Трековые системы освещения прошли значительную эволюцию от простых механических шинопроводов до интеллектуальных низковольтных платформ alba-svet.ru. Сегодня на рынке доминируют два принципиально разных подхода: классические системы, работающие от сетевого напряжения 220 В, и магнитные системы на 48 В постоянного тока.
Выбор между ними определяет не только эстетику потолка, но и безопасность эксплуатации, гибкость сценариев освещения, стоимость владения и возможности интеграции в системы умного дома. Разберем технические аспекты каждого решения, чтобы сформировать объективную картину для проектировщиков, дизайнеров и конечных пользователей.
Шинопровод? Несущая основа и токоведущая магистраль
Шинопровод это алюминиевый профиль, внутри которого проложены токоведущие дорожки из меди. В системах на 220 В эти дорожки находятся под полным сетевым напряжением, что предъявляет повышенные требования к изоляции и качеству контактных соединений.
Трехфазный шинопровод содержит четыре проводника три фазы и ноль, что позволяет подключать светильники к разным фазам и управлять независимыми группами освещения с одного выключателя. Однофазные варианты проще в монтаже, но лишены этой гибкости. Механическое крепление светильников к такому треку осуществляется посредством поворотных замков или защелок, а электрический контакт обеспечивается подпружиненными ламелями.

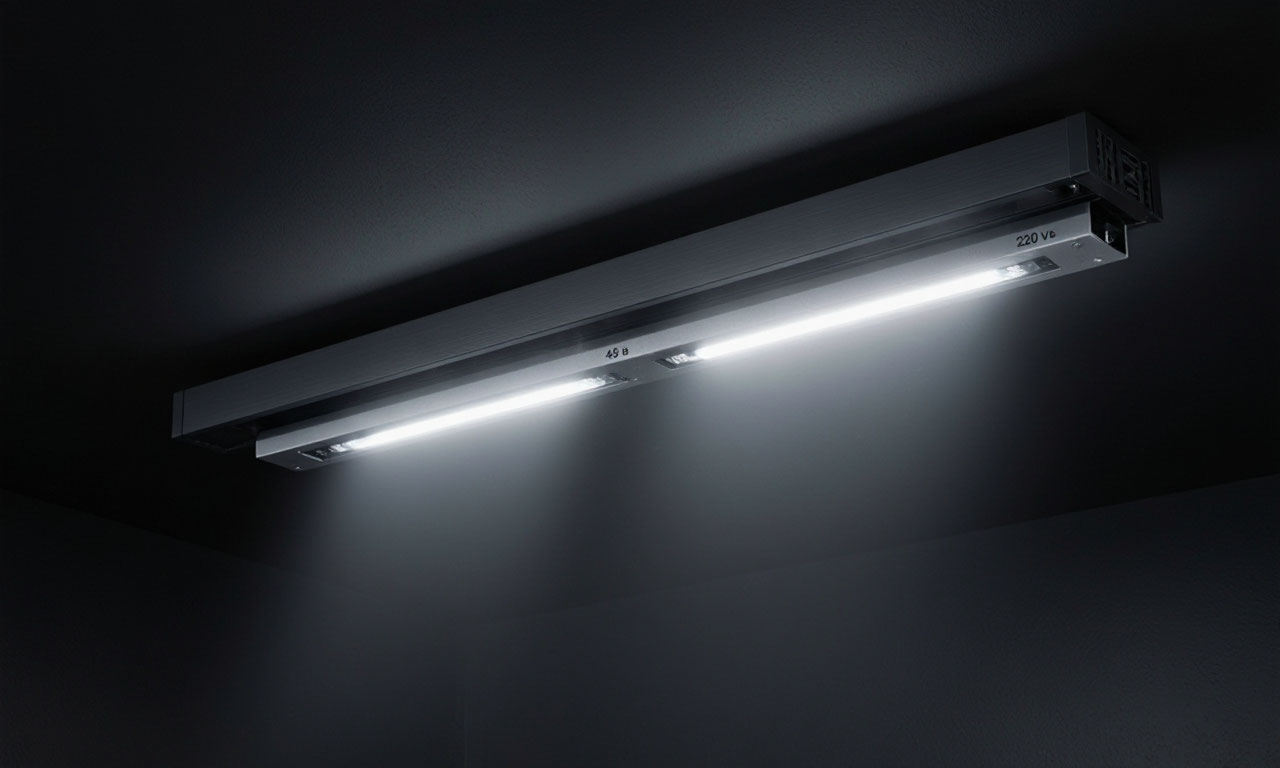

Магнитный шинопровод на 48 В устроен принципиально иначе. Напряжение подается через выносной или встроенный блок питания, который преобразует переменный ток сети в постоянный ток сверхнизкого напряжения. Светильники фиксируются в профиле с помощью неодимовых магнитов и дополнительных механических фиксаторов, что обеспечивает надежное соединение без инструментов.
Токоведущие дорожки в современных магнитных треках расположены на внутренних стенках профиля и скрыты от прямого контакта, что исключает случайное прикосновение к токоведущим частям.
Шинопровод допускает резку на фрагменты любой длины с сохранением работоспособности системы медные дорожки не нарушаются при поперечном разрезе.
С точки зрения монтажа, накладной шинопровод крепится саморезами непосредственно к потолку или стене, подвесной требует специального тросового комплекта, а встраиваемый устанавливается в нишу гипсокартонного потолка. Максимальная суммарная мощность, подключаемая к одному магнитному шинопроводу серии MAG-ORIENT, составляет 240 Вт при максимальном токе 5 А, тогда как трехфазные системы на 220 В допускают нагрузку до 3,5 кВт на шинопровод.
Это ограничение требует тщательного расчета количества блоков питания при проектировании протяженных магнитных систем.
| Параметр | Магнитная система 48 В | Классическая система 220 В | Единица измерения | Влияние на проектирование |
|---|---|---|---|---|
| Напряжение питания | 48 В постоянного тока | 220 В переменного тока | В | Безопасность эксплуатации и класс защиты |
| Максимальная нагрузка на шинопровод | 240 | до 3,5 кВт | Вт / кВт | Количество блоков питания и зонирование |
| Максимальный ток | 5 | зависит от числа фаз | А | Расчет сечения и протяженности линии |
| Световая эффективность спотов | 91 и выше | ниже из-за встроенного драйвера | лм/Вт | Энергопотребление и тепловой режим |
| Индекс цветопередачи | CRI>90 | CRI>90 | Ra | Точность воспроизведения цветов |
| Коэффициент пульсации | менее 1 | зависит от драйвера | % | Визуальный комфорт и здоровье зрения |
| Управление | DALI, 0–10 В, TUYA Zigbee | внешние модули | протокол | Гибкость световых сценариев |
Светильник спотовый? Акцентный инструмент освещения
Спотовый светильник для магнитного трека это компактный поворотный прибор, предназначенный для создания направленного акцентного освещения. Конструкция такого светильника включает светодиодный модуль, оптическую систему с отражателем или линзой, корпус из алюминия и механизм крепления к шинопроводу. Спотовые модели серии SPOT для системы MAG VIBE обеспечивают вращение корпуса вокруг своей оси на 350° и отклонение на 90°, что позволяет точно направить световой луч в нужную точку пространства.
Фиксация в шинопроводе осуществляется комбинированным способом магнит притягивает светильник к профилю, а механические фиксаторы предотвращают смещение при случайном касании.
Низковольтное питание 48 В позволяет сделать корпус спота предельно компактным. В системах на 220 В драйвер встроен в каждый светильник, что вынуждает увеличивать габариты корпуса для отвода тепла от преобразователя и светодиода одновременно. В магнитных системах драйвер размещается в блоке питания, обслуживающем целый участок трека, поэтому спотовые светильники сохраняют миниатюрные размеры даже при мощности 12–20 Вт.
Светодиодные споты демонстрируют световую эффективность 91 лм/Вт и выше, что при индексе цветопередачи CRI>90 делает их пригодными для освещения объектов искусства, товаров в витринах и жилых интерьеров.
Управление спотовыми светильниками в магнитных системах реализуется через протоколы DALI, 0–10 В или беспроводные интерфейсы TUYA Zigbee. Модели с изменяемой цветовой температурой в диапазоне 2700–6500 К позволяют организовать биодинамическое освещение, синхронизированное с циркадными ритмами человека. Для задач акцентного освещения оптимальны узкие углы излучения 15–24°, тогда как для заливающего света применяются споты с углами 36–55° или отдельные линейные светильники.

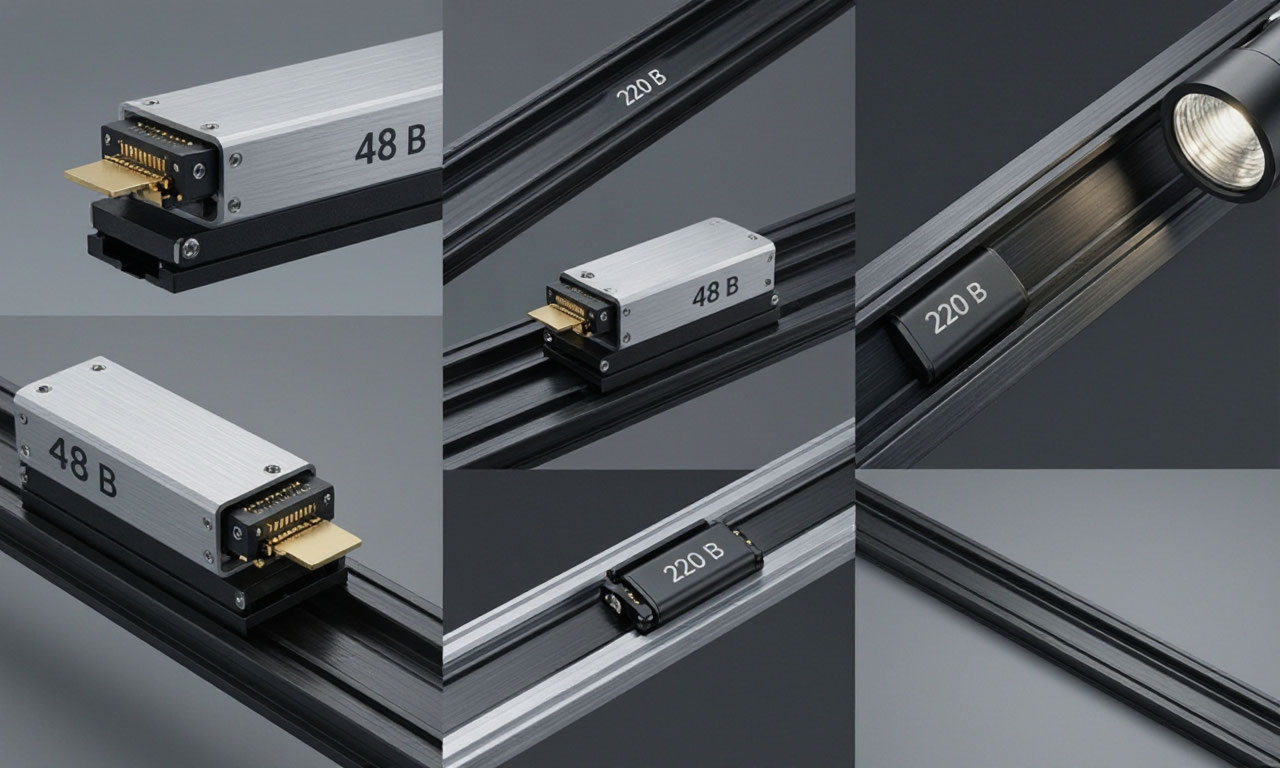

Адаптер для шинопровода. Интерфейс подключения и управления
Адаптер выполняет функцию электрического и механического сопряжения светильника с шинопроводом. В системах на 220 В адаптер это токосъемное устройство с подпружиненными контактами, которое поворотом фиксируется в пазу трека и подключает светильник к соответствующей фазе. Трехфазные адаптеры позволяют выбрать фазу подключения непосредственно при установке, что дает возможность зонировать освещение без прокладки отдельных линий.
Такие адаптеры рассчитаны на длительный ток нагрузки и требуют аккуратного обращения при монтаже во избежание повреждения изоляции.
Магнитные адаптеры устроены как промежуточные модули, обеспечивающие механическую фиксацию и электрический контакт с низковольтной шиной. Некоторые адаптеры включают в себя встроенные диммируемые драйверы или модули беспроводного управления, что расширяет функциональность системы без изменения конструкции шинопровода. Угловые, L-образные и T-образные коннекторы позволяют создавать разветвленные трековые контуры, а прямые соединители наращивают длину магистрали.
При проектировании важно учитывать, что каждый адаптер вносит вклад в падение напряжения на линии, поэтому при большой протяженности трека и высокой суммарной мощности требуется подача питания с обеих сторон или установка дополнительных блоков питания.
Люмен! Количественная мера светового потока
Люмен характеризует полный световой поток, излучаемый источником во всех направлениях. Для трековых светильников этот параметр является ключевым при подборе оборудования под конкретную задачу освещения. Спотовый светильник мощностью 12 Вт обеспечивает световой поток 820–900 лм в зависимости от модели и оптической системы. Линейные светильники для магнитных треков демонстрируют световую эффективность до 100 лм/Вт, что позволяет получить 2000 лм при мощности 20 Вт.
Светильники на 220 В мощностью 35 Вт генерируют поток до 3900 лм, что делает их пригодными для освещения торговых залов с высокими потолками.
Практический расчет освещенности начинается с определения требуемого светового потока на квадратный метр. Для акцентного освещения витрин достаточно 300–500 лк на поверхности объекта, тогда как для общего освещения жилых помещений рекомендуется 150–300 лк. Зная площадь зоны и требуемую освещенность, можно рассчитать суммарный световой поток и подобрать количество светильников.
Важно учитывать, что световой поток на выходе светильника всегда меньше потока светодиода из-за потерь в оптической системе рассеивателе, отражателе и защитном стекле.
Цветовая температура? Спектральный характер излучения
Цветовая температура измеряется в кельвинах и определяет оттенок белого света, который воспринимает человеческий глаз. Теплый белый свет с температурой 2700–3000 К создает уютную атмосферу и традиционно используется в жилых интерьерах, ресторанах и гостиничных номерах. Нейтральный белый 4000 К обеспечивает естественное восприятие цветов и оптимален для офисов, учебных аудиторий и торговых пространств.
- Холодный белый 5000–6500 К повышает концентрацию внимания и применяется в медицинских учреждениях, лабораториях и производственных помещениях.
- В трековых системах доступны светильники с фиксированной цветовой температурой, а также модели с переключаемой температурой (CCT) в диапазоне от 2700 до 6500 К. Управляемые светильники серии MAG-ORIENT-SPOT поддерживают плавную регулировку цветовой температуры через приложение TUYA, что позволяет адаптировать освещение под время суток и характер деятельности.
При смешивании светильников с разной цветовой температурой в одном треке важно соблюдать стилистическое единство контрастные переходы от 2700 К к 6000 К на соседних светильниках воспринимаются как диссонанс, если только это не осознанный дизайнерский прием.
| Тип света | Цветовая температура | Характер восприятия | Типичное применение | Рекомендуемая освещенность |
|---|---|---|---|---|
| Теплый белый | 2700–3000 К | Уютная, расслабляющая атмосфера | Жилые интерьеры, рестораны, гостиничные номера | 150–300 лк |
| Нейтральный белый | 4000 К | Естественное восприятие цветов | Офисы, учебные аудитории, торговые пространства | 300–500 лк |
| Холодный белый | 5000–6500 К | Повышенная концентрация внимания | Медицинские учреждения, лаборатории, производство | 500 лк и выше |
| Переключаемая CCT | 2700–6500 К | Адаптация под время суток | Биодинамическое освещение, умный дом | по сценарию |
Индекс цветопередачи- точность воспроизведения цветов
Индекс цветопередачи CRI (Color Rendering Index) количественно оценивает способность источника света воспроизводить цвета объектов по сравнению с эталонным источником. Максимальное значение 100 соответствует идеальной цветопередаче, характерной для естественного солнечного света. Для трековых светильников, используемых в музеях, художественных галереях, ювелирных магазинах и шоурумах одежды, рекомендуется выбирать модели с CRI не ниже 90.
Светильники с индексом цветопередачи 80–85 допустимы для технического освещения и подсобных помещений, где точность цветовосприятия не критична.
Спотовые светильники Arlight серии SPOT демонстрируют CRI>90, что обеспечивает правильное восприятие оттенков кожи, тканей и декоративных материалов. Помимо общего индекса Ra, для профессиональных применений важен показатель R9, характеризующий насыщенность красного цвета. Высокое значение R9 (более 50) критично при освещении мясных витрин, косметических салонов и картин с теплой цветовой гаммой.
Светодиоды с CRI>90 и R9>50 обеспечивают визуальный комфорт и предотвращают искажение цветовых характеристик товаров.
Драйвер- преобразователь питания и стабилизатор тока
Драйвер выполняет функцию преобразования входного напряжения в ток, необходимый для питания светодиодов. В системах на 220 В драйвер встроен в корпус каждого светильника, что обеспечивает автономность прибора, но увеличивает габариты и тепловую нагрузку.
Качество драйвера напрямую влияет на коэффициент пульсации светового потока некачественные преобразователи создают мерцание, утомляющее зрение и искажающее видеосъемку. Светильники с высокоэффективными драйверами демонстрируют коэффициент пульсации менее 1%, что соответствует требованиям для помещений с длительным пребыванием людей.
В магнитных системах на 48 В драйвер вынесен в блок питания, обслуживающий целый участок трека. Такая архитектура обеспечивает несколько преимуществ: светильники становятся компактнее, тепловыделение концентрируется в одном месте, а замена вышедшего из строя блока питания не требует демонтажа всех светильников. Блоки питания для магнитных треков выпускаются мощностью от 100 до 200 Вт с выходным напряжением 48 В и поддержкой диммирования по протоколам DALI, 0–10 В или TRIAC.
При скачке напряжения в сети выходит из строя только блок питания, тогда как светильники остаются исправными это существенное преимущество перед системами на 220 В, где скачок может повредить драйверы всех подключенных приборов.
Рассеиватель! Оптический элемент формирования светового потока
Рассеиватель устанавливается перед светодиодом и выполняет несколько функций: перераспределение светового потока, защита светодиода от внешних воздействий, снижение слепящего эффекта и формирование требуемой диаграммы направленности. Матовые рассеиватели из поликарбоната или акрила обеспечивают мягкое равномерное свечение и применяются в линейных светильниках для общего освещения.
Прозрачные рассеиватели с рифленой структурой сохраняют высокую световую эффективность и используются в моделях с узким углом излучения. Сотовые рассеиватели (honeycomb) минимизируют блики и рекомендуются для освещения рабочих мест с мониторами и витрин с глянцевыми поверхностями.
В трековых светильниках рассеиватель часто выполняется съемным, что позволяет заменять оптику без демонтажа прибора. Для создания узконаправленного акцентного луча применяются линзы с углом 15–24°, тогда как для заливающего света используются опаловые рассеиватели с углом 80–120°. Правильный подбор рассеивателя позволяет снизить показатель дискомфорта UGR до значений менее 16, что соответствует комфортным условиям для длительной зрительной работы.
Светораспределение? Пространственная характеристика излучения
Светораспределение описывает пространственную диаграмму направленности светового потока и является определяющим фактором при выборе светильника под конкретную задачу.
Трековые системы предлагают широкий спектр углов излучения: узкие углы 15–24° формируют концентрированный луч для акцентной подсветки отдельных объектов, средние углы 30–36° обеспечивают баланс между акцентом и заливкой, широкие углы 55–120° создают равномерное общее освещение. Светильники с углом 80° применяются для подсветки стен и создания мягкого отраженного света, а модели с углом 300° формируют круговое свечение для декоративных решений.
Зонирование освещения с помощью разных углов излучения позволяет создать многослойную световую среду в рамках одного трека. Комбинация узколучевых спотов для подсветки картин или витрин с широкоугольными линейными светильниками для общего освещения обеспечивает визуальный комфорт и функциональную гибкость.
Регулируемые модели ZOOM с изменяемым углом от 20 до 55° позволяют перенастраивать светораспределение без замены оптики, что особенно ценно в выставочных пространствах с меняющейся экспозицией.
Диммирование? Управление интенсивностью освещения
Диммирование позволяет плавно регулировать яркость светильников, адаптируя освещение под время суток, характер деятельности или настроение. В трековых системах на 220 В реализация диммирования сложнее из-за необходимости управления каждым светильником индивидуально или группой через внешние модули.
Магнитные системы на 48 В изначально проектируются с поддержкой централизованного управления блок питания может принимать сигнал от диммера и регулировать выходное напряжение или ток для всего подключенного участка трека.
Протокол DALI обеспечивает адресное управление каждым светильником в системе, позволяя создавать сложные световые сцены с независимой регулировкой яркости и цветовой температуры. Беспроводные интерфейсы TUYA Zigbee и Bluetooth Mesh предоставляют возможность управления со смартфона или голосового ассистента без прокладки дополнительных управляющих линий.
Локальное диммирование отдельного светильника на магнитном треке реализуется через встроенный модуль, тогда как глобальное управление всем треком осуществляется через блок питания. Такая двухуровневая архитектура обеспечивает максимальную гибкость при минимальных затратах на кабельную инфраструктуру.
Советы по выбору и эксплуатации
При выборе между системами на 48 В и 220 В следует исходить из конкретных условий эксплуатации. Магнитные системы предпочтительны для жилых интерьеров, где важны безопасность, минималистичная эстетика и возможность частой перестановки светильников без привлечения электрика. Системы на 220 В оправданы в коммерческих и производственных помещениях с большой протяженностью трековых линий, высокой суммарной нагрузкой и потребностью в мощных светильниках с широким выбором оптики.
При проектировании магнитной системы необходимо заранее рассчитать суммарную мощность светильников на каждом участке трека и определить количество блоков питания. Превышение допустимой нагрузки на один блок приводит к перегреву и сокращению срока службы оборудования. Для протяженных треков рекомендуется подавать питание с двух сторон или разбивать систему на независимые зоны с отдельными блоками питания.
Все соединения шинопровода должны выполняться с использованием оригинальных коннекторов производителя несовместимые комплектующие нарушают электрический контакт и создают риск короткого замыкания.
При эксплуатации систем на 220 В следует регулярно проверять состояние контактных групп адаптеров и при необходимости очищать их от окислов. Замена светильников в таких системах требует отключения питания на участке трека, тогда как в магнитных системах светильники можно снимать и переставлять под напряжением без риска поражения электрическим током.
Для обоих типов систем рекомендуется использовать светильники с высоким индексом цветопередачи и низким коэффициентом пульсации, что обеспечивает визуальный комфорт и сохранение здоровья зрения при длительном пребывании в помещении.
Трековые магнитные системы на 48 Вэто технологически зрелое решение, сочетающее безопасность сверхнизкого напряжения, гибкость компоновки и широкие возможности управления. Классические системы на 220 В сохраняют позиции в сегментах, где требуются высокая мощность, большая протяженность линий и проверенная десятилетиями надежность.
Понимание технических различий между этими платформами позволяет принимать обоснованные проектные решения и создавать освещение, соответствующее функциональным требованиям и эстетическим ожиданиям.
